製品詳細
工具用PCBNブランクの特性 ：
1.CBNの硬度、耐摩耗性、熱安定性
2.超硬合金の耐衝撃靭性
3.高速切断と高精度
工具用PCBNブランクの応用：
当社のPCBNは、焼き入れ鋼、パーライトねずみ鋳鉄、高温合金、高速度鋼、表面硬化合金、Ni-Cr合金、粉末冶金金属等の高硬度鉄金属・非鉄金属の切削加工に最適。 PCBN は通常、ブレーキディスク、エンジンブロック、エンジンシリンダーライナー、ドラムブレーキ、フライホイール、バルブシート及びガイド、ギア、金型・金型部品等の機械加工に使用されます。

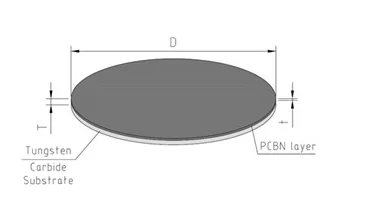

スケッチ・スペック
用途について
|
材質 |
材質硬度 | 推奨タイプ | カッティングスピード V | 送り速度 f | 切込み深さ | |
| (m/min) | (mm/rev) |
(mm) |
||||
|
鋳鉄 |
ねずみ鋳鉄 | <hb200</hb200 | MBN91/90 | 600-1000 | 0.1-0.5 | 0.2-1.5 |
| 合金鉄 | HRC59 | MBN60/80 | 300-800 | 0.1-0.5 |
0.2-1.5 |
|
|
ダクタイル鋳鉄 |
>HB200 | MBN60 | 100-500 | 0.1-0.4 | 0.1-0.5 | |
| 焼入鋼 | 工具鋼 | HRC60 | MBN70 | 100-200 | 0.02-0.2 |
0.1-0.5 |
|
ハイス鋼 |
HRC63 | MBN350 | 80-160 | 0.02-0.2 | 0.1-0.5 | |
| 軸受鋼 | HRC60 | MBN350 | 120-240 | 0.02-0.2 |
0.1-0.5 |
|
|
粉末冶金材料 |
耐熱焼結合金鋼 |
HRC45 | MBN90 | 80-200 | 0.03-0.2 | 0.1-1.0 |
| 鉄基焼結合金 | HRC35 | MBN90 | 100-200 | 0.03-0.2 |
0.1-1.0 |
|
|
超合金 |
コバルト基 | HRC35 | MBN91 | 50-100 | 0.05-0.2 | 0.1-1.0 |
| ニッケル基 | HRC36 | MBN91 | 120-150 | 0.05-0.2 |
0.1-1.0 |
|
|
鉄基 |
HRC37 | MBN91 | 130-150 | 0.05-0.2 | 0.0-1.0 | |
| 炭化物 | 炭化物 | MBN60 | 50-120 | 0.02-0.2 |
0.1-1.5 |
|
| Item No.
|
許容温度
（℃） |
耐摩耗性
（SiC wheel） |
曲げ強度 （Mpa） | ビッカース硬度
（Hv） |
電気伝導性 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MBN 90 | 1100 | 4200 | 1100 | 3100 | 素敵 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MBN 91 | 1100 | 4800 | 1100 | 3600 | 良し | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MBN 80 | 1100 | 3900 | 1000 | 2700 | 良し | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MBN 70 | 1200 | 3500 | 900 | 2800 | 素敵 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MBN 60 | 1200 | 3200 | 900 | 2800 | 素敵 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MBN350 | 1200 | 3000 | 800 | 2600 | 素敵 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
