整然としたダイヤモンド砥粒の配列で研削効率が向上

2025-07-12

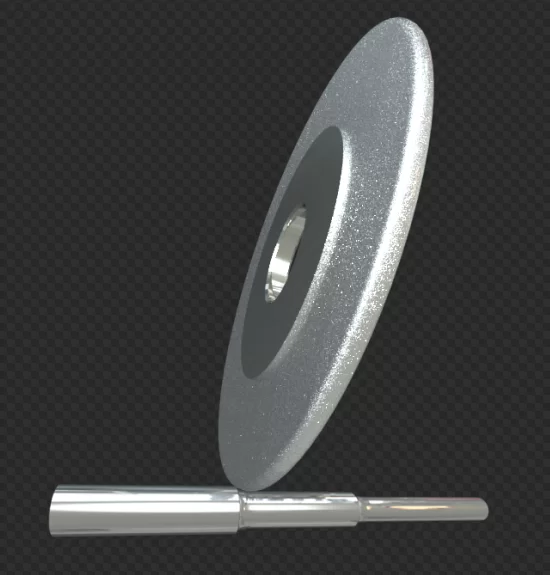

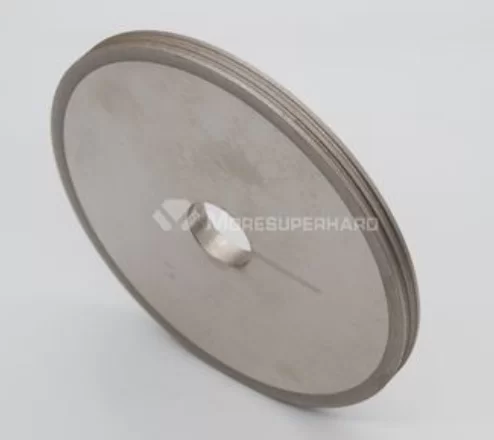

電着ダイヤモンドホイールの基本構成

電着ダイヤモンドホイールの核心は、ダイヤモンド砥粒と電気メッキ技術の組み合わせです。超硬質研磨材であるダイヤモンドは、効率的な研削加工における重要な「刃先」で、電気メッキ工程では、電気分解によってダイヤモンドを金属母材の表面にしっかりと付着させ、安定した研削層を形成することで、様々な高硬度材質の加工を可能にします。


  1. 無秩序な砥粒配列のデメリット

従来の研削砥石では、ダイヤモンド粒子がランダムに分布しているため、次のような欠点があります。

X 粒子が密集している場所では凝集が発生し、ワークに傷が付きます。

X 粒子が疎な場所ではスペースが無駄になります。

X 不均一な力により、局所的な摩耗が促進され、寿命が短くなります。

  1. 整然としたダイヤモンド砥粒配列のメリット

整然とした砥粒配列を実現することで、以下の大きな改善がもたらされます。

V 各粒子が所定の位置に配置され、お互いの干渉を回避し、研削の安定性が向上します。

V 台金スペースと研磨材の利用率が向上します。

V 研削力を最適化し、摩耗を低減し、寿命を延ばします。


  1. 整列化を実現する方法

主な技術は4つあります。

テンプレート法:

多孔質テンプレートを用いて粒子の位置を特定し、電気メッキで固定することで精度を確保します。

レーザーアシスト法:

レーザーが基板表面に微細構造を構築し、粒子を元の位置に戻します。

磁場配向法:

粒子の磁気特性を変化させ、磁場の力で粒子を配向させます。

3Dプリント法:

精密3Dプリント技術を用いて、設計パラメータに従って粒子を正確に配置します。


  1. 整然とした配列のメリット

寿命の向上:

粒子への均一な力により、早期脱落を減少します。

効率の向上:

研磨材の利用率が向上し、単位時間あたりの研削量が増加します。

精度の向上:

安定した研削プロセスで、ワークの表面品質の均一化を実現します。

放熱の最適化:

粒子間の均一な隙間が放熱を促し、熱による損傷を防止します。

  1. 開発動向

今後は、高精度化と個別カスタマイズ化に向けて開発が進められ、集積回路に匹敵する精密な配置を実現し、さまざまな作業条件に応じて配置パターンをカスタマイズでき、研削効率がさらに向上することが可能です。
