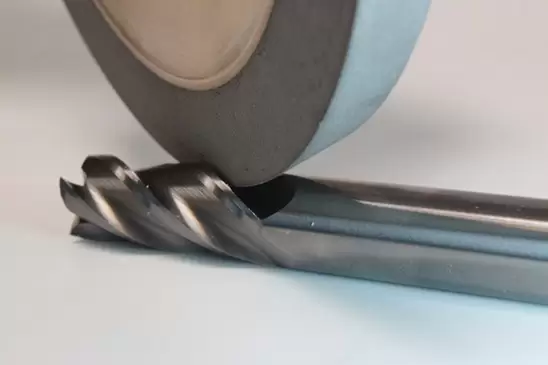

CNC工具研削盤用ダイヤモンドホイール
超硬合金と高速度鋼製のドリル、エンドミル、リーマー等研削用ダイヤモンド・CBNホイール

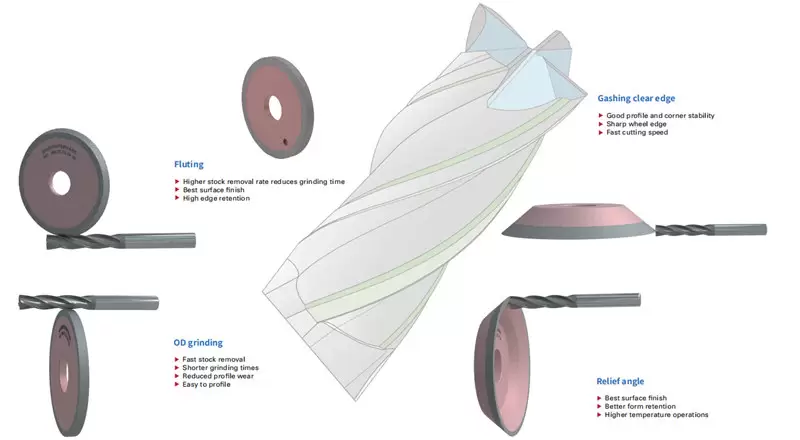

CNC ツール製造の一系列ソリューション: フルーティング、ガッシング、刃先精密研削、逃げ角研削、OD 研削
モデル：1A1, 1V1, 11V9, 12V9, 14A1, 12V5,等
ボンド：レジンボンドとハイブリット
CNC研削盤：Walter, Anca, Ewag, Vollmer, Rollomatic, Schutte, Schneeberger, Makino, TG-5, Studer, Strausak, Cincinnati, Griffo, Huffman,Jungner.
製品詳細

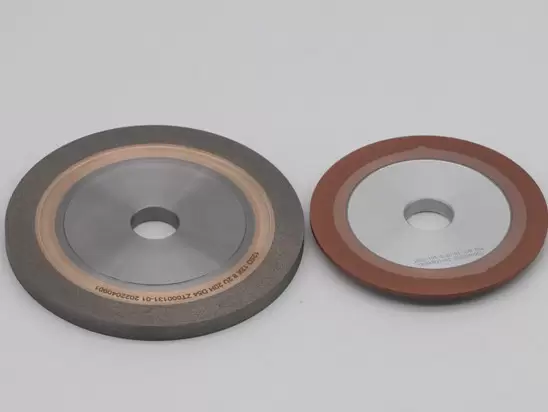

1A1, 1V1, 11V9, 12V9, 14A1, 12V5等のモデルがあります。
ボンドはレジンボンドとハイブリットがあります。
いろんなCNC研削盤に装着可能です。例えば、Walter, Anca, Ewag, Vollmer, Rollomatic, Schutte, Schneeberger, Makino, TG-5, Studer, Strausak, Cincinnati, Griffo, Huffman,Jungner.

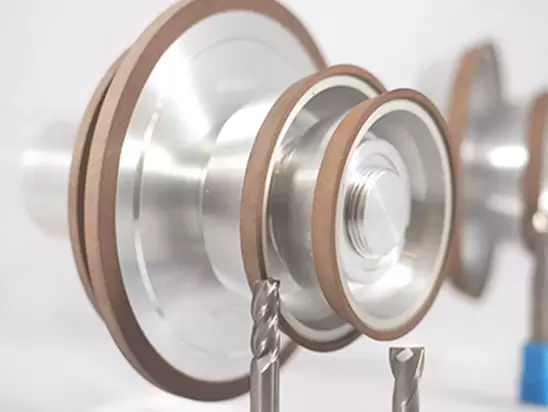

CNCツール研削盤用の超硬ダイヤモンド砥石の応用：
主に、タングステンカーバイドと高速度鋼製のステンレスドリル、ミル、及びライマー等のデジタル制御切削工具の研削に使用されます。
CNCツール研削盤用の超硬ダイヤモンド砥石の利点：
1.完璧な研削後粗面度
2.高速送りによる高効率研削
3.良好な耐摩耗性と形状保持性

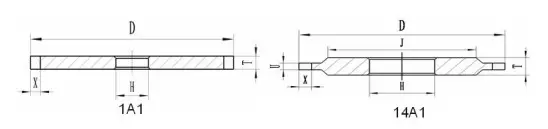

スケッチ・スペック
| タイプ | D | T/U | X | V | グリット | ||||
|
1A1 14A1 |
mm | Inch | mm | Inch | mm | Inch | ダイヤモンド | CBN | |
| 75 | 3 | 1-12 | 1/25-1/2 | 3-10 | 1/8-2/5 | 90̊ | D64 D54 D46 | B126 B91 B76 | |
| 100 | 4 | 1-16 | 1/25-2/3 | 3-10 | 1/8-2/5 | ||||
| 125 | 5 | 1-16 | 1/25-2/3 | 6-10 | 1/4-2/5 | ポリッシング | |||
| 150 | 6 | 2-16 | 1/12-2/3 | 6-15 | 1/4-3/5 | D35,D25D20,D15 | B54 B16 | ||

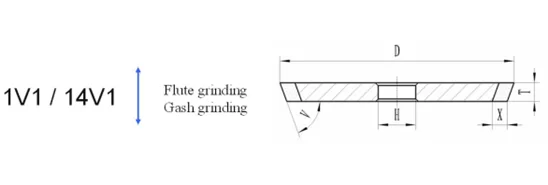

| タイプ | D | T | X | V | グリット | ||||
|
1V1 14V1 |
mm | Inch | mm | Inch | mm | Inch | ダイヤモンド | CBN | |
| 75 | 3 | 1-12 | 1/25-1/2 | 3-10 | 1/8-2/5 | 45̊-85̊ | D64 D54 D46 | B126 B91 B76 | |
| 100 | 4 | 1-16 | 1/25-2/3 | 3-10 | 1/8-2/5 | ||||
| 125 | 5 | 1-16 | 1/25-2/3 | 6-10 | 1/4-2/5 | ポリッシング | |||
| 150 | 6 | 2-16 | 1/12-2/3 | 6-15 | 1/4-3/5 | D35,D25D20,D15 | B54 B16 | ||

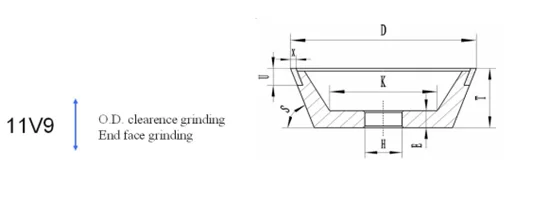

| タイプ | D | T | X | S | グリット | ||||
|
11V9 |
mm | Inch | mm | Inch | mm | Inch | ダイヤモンド | CBN | |
| 75 | 3 | 25-40 | 1-8/5 | 3-10 | 1/8-2/5 | 70̊
45̊ |
D126 D64 D46 D35 | B126 B91 B76 B64 | |
| 100 | 4 | 25-40 | 1-8/5 | 3-10 | 1/8-2/5 | ||||
| 125 | 5 | 25-40 | 1-8/5 | 3-10 | 1/8-2/5 | ||||

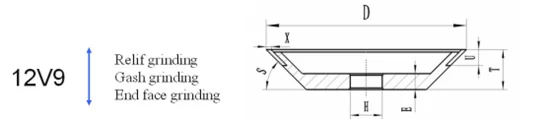

| タイプ | D | T | X | S | グリット | ||||
|
12V9 |
mm | Inch | mm | Inch | mm | Inch | ダイヤモンド | CBN | |
| 75 | 3 | 20-30 | 4/5-6/5 | 3-5 | 1/8-1/5 |
45̊ |
D126 D91 D64 D46 D35 | B126 B91 B76 B64 B46 | |
| 100 | 4 | 20-30 | 4/5-6/5 | 3-5 | 1/8-1/5 | ||||
| 125 | 5 | 20-30 | 4/5-6/5 | 3-5 | 1/8-1/5 | ||||
| 150 | 6 | 20-30 | 4/5-6/5 | 3-5 | 1/8-1/5 | ||||

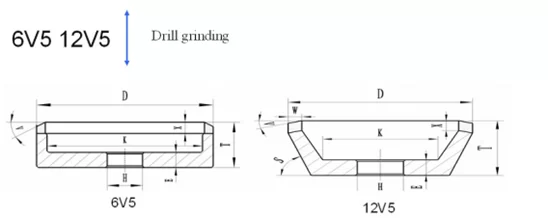

| タイプ | D | T/U | X | S | グリット | ||||
| 6V5
12V5 |
mm | Inch | mm | Inch | mm | Inch | ダイヤモンド | CBN | |
| 75 | 3 | 6-10 | 1/4-3/8 | 3-10 | 1/8-3/8 | 30̊
45̊ |
D76 D64 D46 D35 D25 |
B91 B76 B64 B46 B30 |
|
| 100 | 4 | 6-12 | 1/4-1/2 | 3-10 | 1/8-3/8 | ||||
| 125 | 5 | 6-12 | 1/4-1/2 | 6-10 | 1/4-3/8 | ||||
| 150 | 6 | 8-12 | 1/3-1/2 | 6-15 | 1/4-3/5 | ||||
| 200 | 8 | 10-20 | 3/8-3/4 | 6-15 | 1/4-3/5 | ||||
