メタルボンドダイヤモンドダイシングブレード

1A8 超薄型メタルダイヤモンドダイシングブレード

ダイシングブレードの厚み:0.08mm~2mm

ダイシングブレードの用途:電子部品、光学機器、半導体、BGA、CSP、セラミック、ガラス、水晶等の切断及びスクライビング


製品詳細

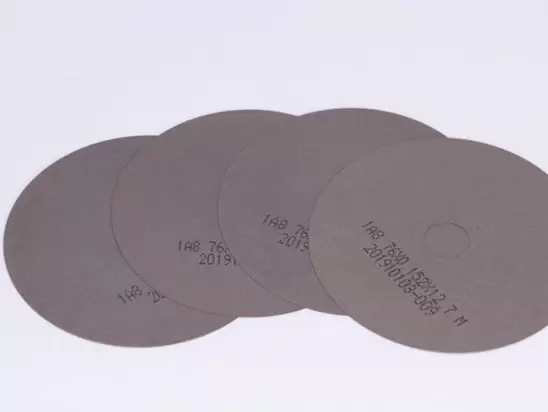

メタルボンドダイヤモンドダイシングブレード

メタルボンドブレードは、結合剤として焼結金属粉を使用しており、形状安定性が良く、高剛性により波状や斜めの切断を最小限に抑え、ダイヤモンド濃度を制御して切断品質を実現できます。

メタルボンドブレードダイシングブレード

ダイシングブレードを正しく選択する方法

* レジンボンド(ソフト)のダイシングブレードは、硬脆材料のスクライビングに適用。

* メタルボンド(中強度)のダイシングブレード

* 電着ボンド(ハード)のダイシングブレードは、軟質材料のスクライビング用

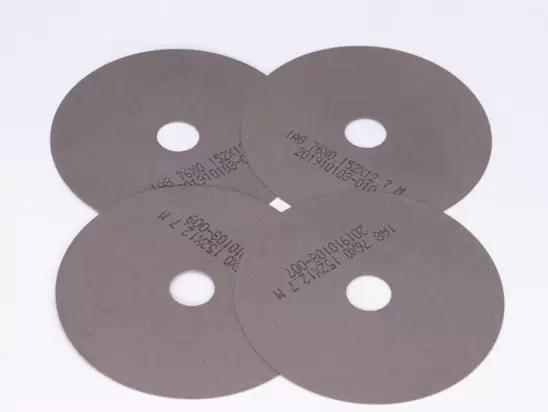

メタルダイシングブレード

主に電子部品、光学機器、半導体、BGA、CSP、セラミック、ガラス、水晶等の切断及びスクライビングに使います。

光学機器電子部品メタルダイシングブレード

スケッチ・スペック
タイプ OD (mm) ID(mm) T(mm) グリット
1A8 SD / CBN 50.8 - 125 40/ 55/ 75/ 88.9 0.075 - 0.35 #200 - #3000
お客様のご要求に応じてほかのサイズもカスタマイズできます。
加工物 PCB  材料

1.2mm厚の銅入り樹脂層

PCB  材料





ダイシングの要件





バリのないカッティング
切開の垂直性 < 0.005mm
切削寸法誤差< 0.02mm
超音波カットような振動カットは禁止
ダイシング / スクリプティングマシン Disco DADスクリプティングマシン
ダイヤモンドダイシングブレード

ダイヤモンドダイシングブレード

メタルダイヤモンドブレード
58D x 0.15T x 40H (グリット 400# )
カッティングパラメーター





1. 切断方向:ストレートカット

2. 主軸回転数:30000rpm

3. 送り速度:50mm/S

4. 冷却液:純水
