フルーティング加工用CNC工具において、ハイブリッドボンドホイールが最適な選択肢である理由とは？

切削工具業界に長く専攻してきたプロフェッショナルな超砥粒研削砥石メーカーとして、当社はダイヤモンド及びCBN（立方晶窒化ホウ素）研削砥石の研究開発と製造を専門としています。現代のCNC工具製造分野において、溝加工は間違いなく最も難しく時間のかかるプロセスです。この課題に対処するため、当社は主力製品である高性能溝加工ハイブリッドダイヤモンド研削砥石を開発しました。

回転式超硬切削工具の研削工程全体

フルート加工の重要性を十分に理解するには、高品質な回転式CNC切削工具（超硬エンドミル、ドリル、リーマ等）のライフサイクル全体を把握することが不可欠です。現代の精密工具製造は、5軸CNC工具研削盤と高性能超砥粒砥石に大きく依存しています。主要な製造工程は、通常、以下の主要段階から構成されます。

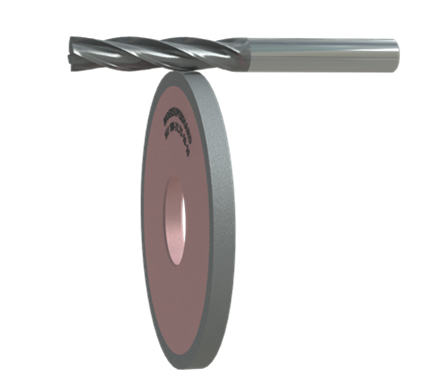

1. ブランク材の準備と外径研削（円筒研削／段差研削）

工具製作は、標準的な超硬合金または高速度鋼（HSS）のブランク材から始まります。

切断と面取り：ダイヤモンド切断ブレードを使ってロッドを所定の長さに切断し、その後、端面を直角に仕上げ、面取りを行います。

外径研削（段付き研削）：センタレス研削盤(心なし研削盤)又は円筒研削盤を使用して、ブランクの前端を切削工具設計に必要な正確な外径（OD）まで研削します。このプロセスでは通常、レジンボンドまたはメタルボンドのダイヤモンド/CBN砥石を使用し、後続の加工のための強固な基盤を築くために、高い切削効率と優れた表面仕上げが求められます。

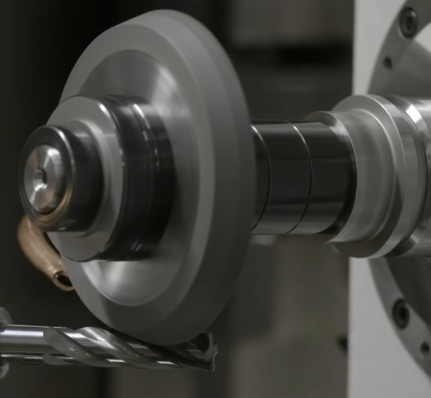

2. フルーティング（クリープフィード研削）— コア材除去プロセス

この工程は、最も時間がかかる一方で、材料除去率（MRR）も最も高くなります。

CNC工作機械の高速スピンドルによって駆動される研削砥石は、「深削り・低速送り」方式で、円筒状のブランク材に直接、切りくず溝（螺旋状または直線状）を研削します。この工程では膨大な熱と極めて大きな機械的負荷が発生するため、ハイブリッドボンドダイヤモンド砥石が決定的な役割を果たし、工具の切りくず排出性能と全体のサイクルタイムに直接影響を与えます。

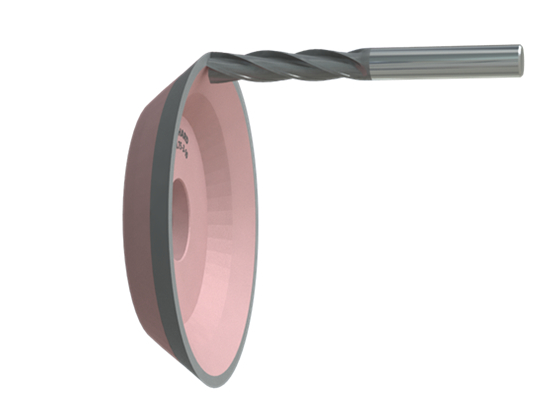

3. 端面研削とガッシング

フルート形成後、工具先端を加工します。

ガッシング：工具先端の切りくず溝を研削します。この工程では、角の摩耗を防ぐため、極めて薄い刃先と優れた形状保持力を持つ砥石が必要です。

エンド歯研削：エンドミルの端面切削刃、又はドリルの先端角を加工します。ここでの幾何学的精度が、工具の切削能力を左右します。

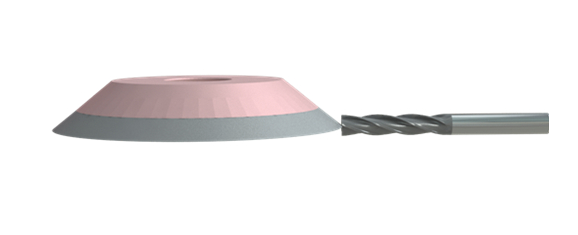

4. 逃げ角研削

加工中に工具と被削材の摩耗を防ぐため、切削刃の裏側に一次逃げ角と二次逃げ角（逃げ角）を研削します。

この工程では、最終的な切削刃の切れ味と表面粗さに極めて高い精度が求められます。工具メーカーは通常、超硬合金工具の場合は微細粒のレジンボンドダイヤモンド砥石、高速度鋼工具の場合はレジンボンドCBN砥石を用いて精密仕上げを行い、欠けのない完璧な切削刃を実現することで、工具寿命を延ばします。

「クリープフィードフルーティング」プロセスとは？

上記の表記で強調されているように、クリープフィードフルーティング（または深削り）は、最も重要な材料除去工程です。

クリープフィードフルーティングは、「深削り・低速送り」という運動学的アプローチを用いて、1回又はごく少数のパスでフルーティングを研削します。極めて高い材料除去率（MRR）のため、研削砥石は接触ゾーンの激しい熱に耐えながら、大きな機械的ストレスに耐えなければなりません。品質の低い砥石を使用すると、超硬合金表面に熱損傷（研削焼け）が生じたり、砥石の摩耗が急速に進み、フルーティング形状の精度が損なわれたりする可能性があります。したがって、フルーティングには、研削砥石の極めて高い形状保持力、耐熱性、および切りくず排出能力が求められます。

高性能フルーティング加工に「ハイブリッドボンドダイヤモンドホイール」が不可欠な理由とは？

5軸CNC工具研削の早期には、メーカーはフルーティング加工に従来のホイールを使用していましたが、それでは加工要求をすべて満たすことは困難でした。

レジンボンド：優れたセルフシャープニング能力と切削抵抗の低減、発熱の低減といった利点があります。しかし、切削量が多い場合、耐摩耗性と形状保持性が低く、工具の精密な輪郭が急速に失われてしまいます。

メタルボンド：非常に耐摩耗性に優れ、形状保持性も抜群です。欠点は自己研磨能力が低いことです。深い溝を研削する際に目詰まりを起こしやすく、研削力が急激に上昇して極度の熱が発生し、超硬加工部品がひどく焼けてしまう可能性があります。

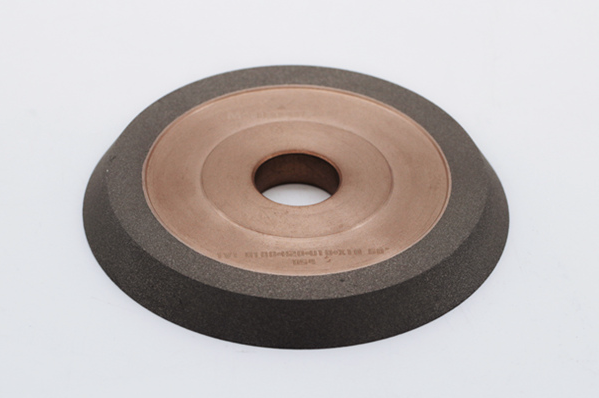

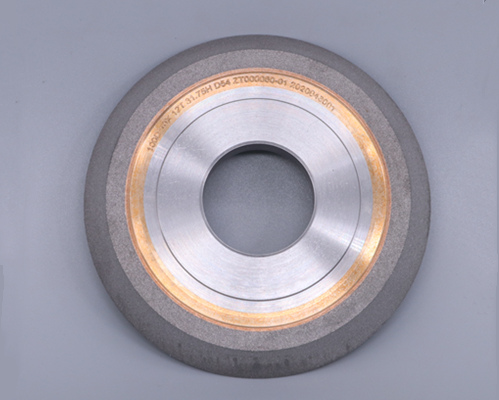

ハイブリッドボンドは、この業界の課題を完璧に解決するために開発された最先端技術です。ハイブリッドダイヤモンド砥石は、メタル結合剤とレジン（またはガラス質）成分を混合焼結することで実現されます。この独自の構造により、ハイブリッドボンドダイヤモンド砥石は、メタル結合剤の極めて高いグリップ力、高い耐摩耗性、優れた形状保持性と、レジン結合剤の切削性、自己研磨性、優れた切りくず排出性を兼ね備えています。現在、ハイブリッドボンド砥石は、クリープフィードフルーティング加工における絶対的な標準となっています。

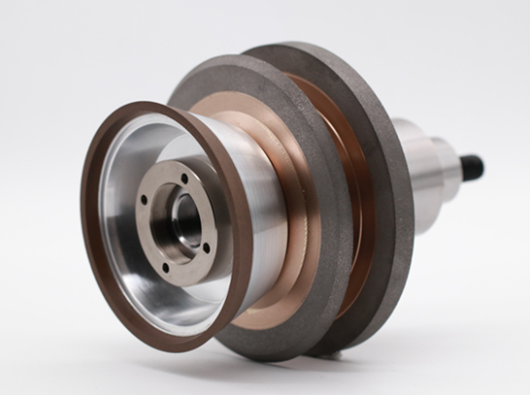

Moresuperhardハイブリッドボンドダイヤモンドフルーティングホイールの利点

当社は超砥粒メーカーとして、超硬ソリッド工具のCNC研削加工（ANCA、WALTER、SCHÜTTE、ROLLOMATIC等の主要な5軸加工機に対応）に特化して設計されたハイブリッドボンドフルーティングホイールを提供しています。主な特長は以下のとおりです。

- 高い形状保持力（形状保持性）

- 優れた材料除去率（MRR）

- 極めて低いスピンドル負荷と優れたクーラント供給（独自のハイブリッドマトリックスにより、ホイールは優れた自己研磨特性を発揮します）

- 大幅なホイール寿命の延長

結論

競争の激しいCNC切削工具製造市場において、加工効率と幾何学的精度は、貴社の競争優位性の核心です。高性能フルーティングハイブリッドダイヤモンド砥石（プレミアムグレード）を選択することで、切削刃の品質向上だけでなく、製造コストの大幅な削減も実現できます。

工具メーカー様、CNC精密研削加工業者様からのお問い合わせをお待ちしております。当社は、プロフェッショナルな超砥粒研削ソリューションと専門的な技術サポートをご提供いたします。
