製品詳細
M50 工具研削盤は、タイトな構成、素早い動作、高感度の特性を備えています。 早送り・早戻し、定圧研削、オンライン検査、サーボモータによる砥石軸振動制御等の機能を搭載しています。

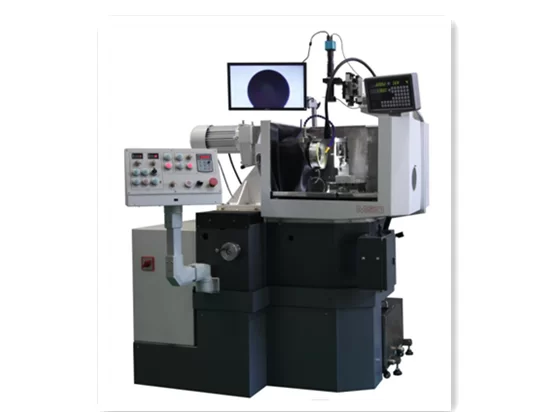

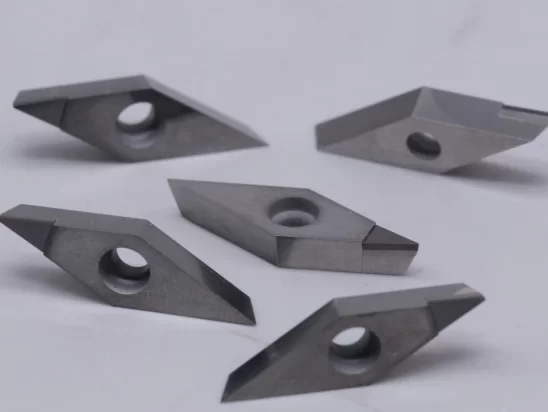

M50 手動 PCD 工具研削盤は、PCD、CBN、MCD、CVD 工具、非標準旋削工具、ボーリング工具、セラミック、超硬合金、HSS 工具の研削または再研削に適しており、工具研削としても使用できます。
M50 手動 PCD 工具研削盤のパラメーター:
|
研削主軸の傾き |
-5°- 25° |
| 先端半径 |
R0.1 - R5MM |
|
研削主軸スピード |
1000-4200 rpm |
| 主軸振動周波数 |
≤ 40 strokes/min |
|
研削主軸振動サイズ |
0- 40mm |
| 研削スピンドルモーター動力 |
2.2kw |
|
ビトリファイドダイヤモンドホイールサイズ |
150x40x40 |
| 総電力 |
3.5kw |
|
寸法 |
1500x1720x1850mm |
| 正味重量 |
約1200kg |
|
レンズの物体距離 |
300mm |
| モニターサイズ |
19” |
|
モニターの解像度 |
1600x900 |
| スライダー送りサイズ |
70mm |
|
テーブル旋回角度 |
0-240° |
|
作業台の移動量 |
60x60mm |
|
接触圧力 |
0-400N |
| 光学スケールの解像度 |
0.001mm |
| エンコーダの解像度 |
0.03 |
標準構成
- 機械の主要部分
- 電源及び制御システム
- ワークステーション
- イメージングシステム
- 空圧ユニット
- 作業灯とバックライト
- クーラントタンク
・砥石ドレッサー
- 調整可能な取り付け治具
- 標準付属品
- 技術文書

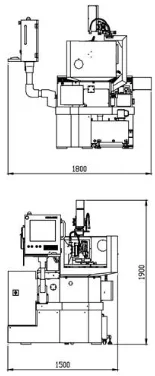

スケッチ・スペック
